Žemės kontūro temperatūros

Vakar naktinėjau, t.y. nuėmiau ŠS apdailas, atsidariau kompresoriaus dėžę, ir kaitaliojau žėmės kontūro siurbliuko greičius. Atlikau keletą bandymų su skirtingais greičiais, buvo įdomu pasižiūrėti ar keičiasi ir kiek įeinama (in) bei išeinama (out) gliukolio temperatūros.
Žemiau lentelėse pateikiu šios ir praėjusių savaičių temperatūras, t.y. savaitės nr., T in ir out bei kompresoriaus darbo valandos. Manau, kad čia nurodomos minimalios temperatūros nukritusios savaitės bėgyje. Kiek teko stebėti šią savaitę kompresoriaus išjungimo metu T.in buvo visada gerokai virš +0.5C



Delta t laikomas idealiu kai skirtumas T.in - T.out yra tarp 2-3 laipsnių.

Šiek tiek info apie pačią sistemą...
Lauko kontūras - trys vertikalūs gręžiniai (bendras gręžinių ilgis 190m) nutolę vienas nuo kito minimum 10m.:
  1. 62m
  2. 66m
  3. 62m
Viso zondų ilgis siekia 220m iki katalinės. Iš jų apie 30m pakloti horizontaliai 1.2~1.5m gylyje.

Vertikalūs kolektorių zondai pagaminti iš PEMTEC 2X40X2.4 (PE80 PN8) ir užpildyti specialiu skysčiu (propilengliukoliu). T.y. spirito pagrindo skystis skirtas šildymo sistemoms M1000. Viso supiltas 4.5 vnt x 25l koncentrato, kurį atskiedėme nufiltruotu vandeniu.

Lauko kontūro reikalavimai pagal gamintoją:
  • Min. debitas, esant 5 K skėtrai (būtina užtikrinti) 1160 l/h
  • Maks. išorinis slėgio nuostolis (RFH), esant min. debitui 620 mbar
Esamas darbinis slėgis 2 Bar'ai

Kompresorius"Copeland Scroll" modelis "ZP32K3E-TFD-522". Šiluminė galia 7.9kw pagal EN 14511,
B0/W35 °C.

Cirkuliacinis siurblys "WILO STRATOS TEC RS15/7 PWM" grindų kontūrui. Elektrinė galia 3-70 vatų reguliajamo ŠS.

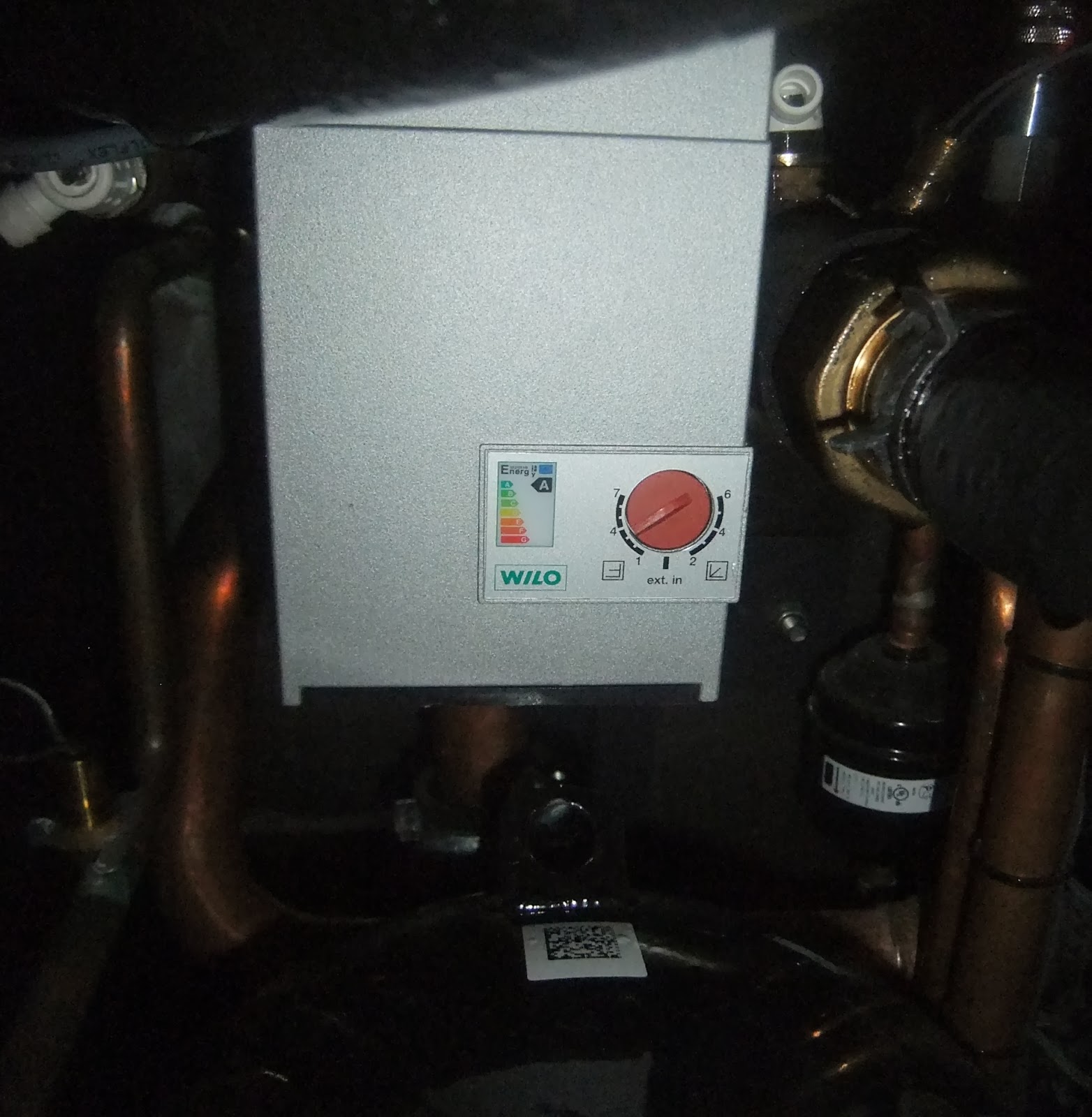

Cirkuliacinis siurblys "WILO PARA 25/1-7 T3 VI" lauko kontūrui. Elektrinė galia 5-70 vatų. Greitis valdomas rankiniu būdu. Nesu tikras ką reiškia "ext in." skalėje.Gamyklinis greitis nustatytas ties 3 padala.


Testavimu metu sumažinau šildomą grindų plotą iki 100m2. Žemiau matome kelis šalčio apytakos rato variantus. Tai temperatūrų ribos kai kompresorius išsijungia pašildydamas vandenį pagal nustatytą kreivę. Pastaba: žemės kontūro siurbliukas su gamykliniais nustatymais. Kairysis paveiksliukas: in +2.6, out -0.3 (žemė), in +35.6 ir out +31 (grindys). Termometras lauke rodė -18C.

Bandymas nr.1 nustatomas greitis "1"

ŠS nustatyta paduodama temperatūra t C lauke Kompresoriaus
start laikas
val.
Kompresoriaus
stop laikas
val.
dirbo min Foto
+33
-18
12:15
12:30
15
+34
-19
12:49
1:08
19
+34
-19
1:30
1:47
17

Nuotraukose gautas rezultatas panašus į "gamyklinius nustatymus".

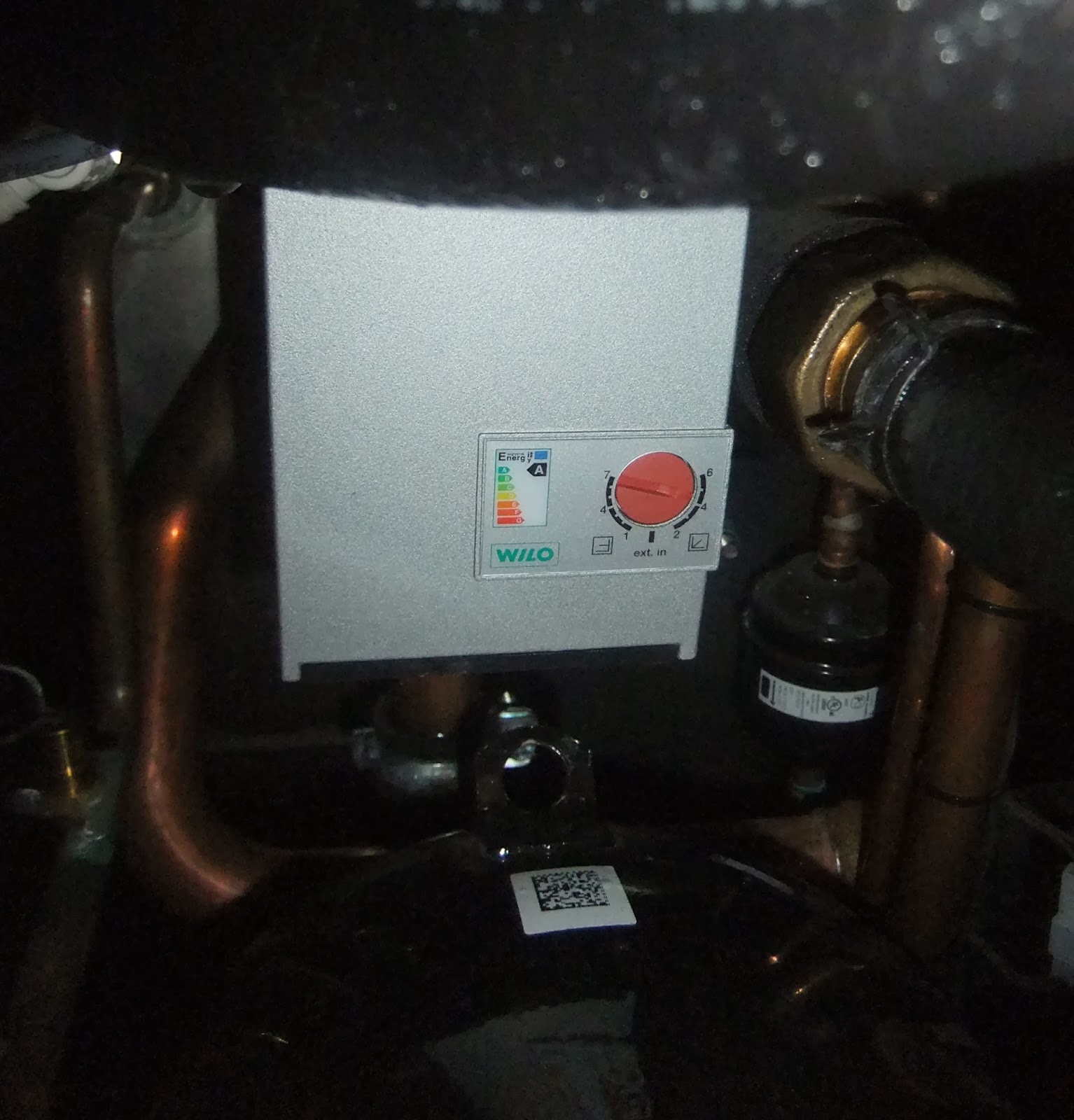

Bandymas nr.2 - nustatomas greitis "7".

ŠS nustatyta paduodama temperatūrat C laukeKompresoriaus
start laikas
val.
Kompresoriaus
stop laikas
val.
dirbo minFoto
+34
-19
02:08
02:25
17
+34
-19
02:46
3:04
18

Ir šiuo atveju temperatūros gavosi panašios. Tikėjausi, kad padidinus greitį t in sumažės.

Ir pabaigai nustačiau greitį "2". Kol kas paliksiu šį nustatymą ilgesniam laikui.
